Принцип работы электрочайника

Для начала разберём, как, вообще, работает чайник и что куда поступает. А работает он следующим образом:

• Сперва электрическая вилка включается в розетку с переменным током в 220В.

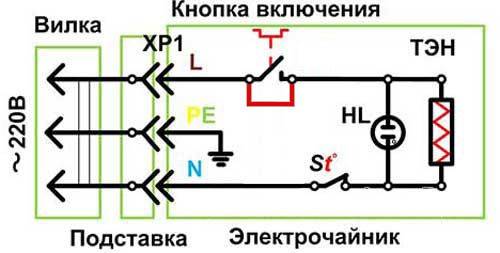

• Сетевое напряжение подаётся по кабелю на подставку и контакты ХР 1, они довольно глубоко расположены, чтобы человек не мог к ним прикоснуться.
• Электрочайник в своём основании имеет углубление, в нём находятся контакты, которые замыкаются, после того, как прибор устанавливается на подставку.
• После включения кнопки на чайнике, ток пройдёт через термовыключатель St 1 и после того, как вода закипит автоматически выключится.
• St 2 – это выключатель тепловой защиты, он всегда в работе, но активируется только тогда, когда пустой чайник включат по ошибке.
• Ну и последний этап — это подача напряжения на нагревательный элемент, в сокращении ТЭН.
• HL — лампочка, сигнализирующая человека о том, включён электрочайник или нет.

Как отремонтировать чайник в домашних условиях?

Недавно у нас в офисе сломался чайник. В этот же день мы купили новый, т.к. без чайника на работе делать нечего В наше время чайник стоит не дорого, но, тем не менее, хочу рассказать, как можно привести в чувства электрочайник не имея особых знаний и инструментов.

К сожалению, я не делал никаких фотографий, поскольку не собирался писать статью на эту тему. В общем, отвлечемся немножко от проектирования.

Наш чайник был фирмы BOSH. Фирма хорошая, но чтобы разобрать такой чайник нужно изрядно попотеть. Через 5 мин разбора, я понял, что нужно просить помощь у ЯНДЕКСА. К счастью, на ютубе нашел видео разбора точно такого чайника.

Кое как, но я его почти разобрал, хотя можно было открутить лишь нижнюю часть, где установлен ТЭН.

Чтобы починить чайник, как и любой другой электроприбор, нужно знать его конструкцию.

Электрическая схема чайника

Основными элементами чайника являются: ТЭН, терморегулятор, кнопка, сигнальная лампа.

Всегда пытайтесь импровизировать. Если чего-то не знаешь – не стоит бояться. Первым делом — проверь все контактные соединения. Затем необходимо проверить нагревательный элемент.

Если в вашем чайнике сгорел ТЭН, то такой чайник можно выбросить в мусорное ведро.

В моем случае необходимо было снять нижнюю часть чайника, чтобы добраться до ТЭНа. Чтобы узнать состояние нагревательного элемента нам понадобится мультиметр.

Если ТЭН исправен, то его сопротивление будет около 25 Ом. Сопротивление зависит от мощности чайника:

P=U*I=U2/R

R= U2/P=2202/2000=24,2Ом

Если ваш чайник перестал работать, то вероятнее всего из-за выхода из строя кнопки с контактом. Можно попытаться почистить контакты. У меня не получилось – я его сломал, возможно, он был уже надломан.

В связи с тем, что в домашних условиях найти запасную кнопку либо другой элемент чайника практически не возможно, то у нас остается лишь один способ привести в чувства электрочайник – подключить ТЭН напрямую к питающему проводу.

Один провод, который приходит из сети, будет уже подключен к ТЭНу, а второй провод нужно переподлючить минуя кнопку. Думаю, у вас не составит труда соединить два нужных провода.

У меня получилось все достаточно примитивно:

Схема чайника после ремонта

Такая схема имеет больше недостатков, чем достоинств, но чайник работает, если правильно эксплуатировать и не требует полной разборки чайника, а это очень важно. Вот такие простые действия смогут продлить жизнь вашему чайнику

Конечно, пользоваться таким чайником не совсем удобно, поскольку нужно контролировать его работу

Вот такие простые действия смогут продлить жизнь вашему чайнику. Конечно, пользоваться таким чайником не совсем удобно, поскольку нужно контролировать его работу.

Только после того как я собрал чайник, я понял, что ведь можно было оставить в схеме терморегулятор и лампу, выбросив из схемы контакт с кнопкой.

В идеале у меня должно было получиться так:

Схема чайника без кнопки

Если конструкция чайника ремонтопригодная, то сделать это будет не трудно. В случае с BOSH, лучше не пытаться, т.к. собрать его будет очень трудно, при этом часть защелок просто-напросто сломаются при разборе.

Возился с чайником не потому, что я его хотел починить. Мне просто было интересно, а если старую вещь получается реанимировать, то это еще и приятно.

Не спешите выбрасывать бытовую технику. Возможно, минимальный ремонт позволит продлить срок службы

Советую почитать:

Новая цель – новый этап развития

Как экономить электроэнергию?

Расчет тока в нулевом проводе при неравномерной нагрузке

Что такое «умный дом» от nooLite?

Электрический чайник-термос

Сохранить длительное время воду горячей в обычном устройстве невозможно. Для решения этой проблемы был придуман электрический чайник, который называется – термопот, способный поддерживать заданную температуру на протяжении суток. Даже самый надежный электрический чайник этой категории не имеет сложной конструкции. От обычного он отличается двойными стенками, которые сделаны по принципу термоса, и способом подачи воды.

Из-за сравнительно большого объема налить воду как из обычного чайника трудно. Для этого в конструкции предусмотрена помпа подающая жидкость. Для подачи кипятка нужно нажать несколько раз на кнопку. Электрический чайник-термопот отличается:

• типом корпуса;
• объемом;
• нагревательным элементом;
• другими параметрами.

Особенности скрытой спирали

Скрытая спираль – это, по сути, обычный трубчатый электронагреватель (ТЭН), который используется в кухонной технике ещё с середины 80-х годов прошлого века. Однако в данном случае он не контактирует с водой, а закрыт под круглым металлическим экраном, чаще всего выполняющимся из «нержавейки».

Чайник со скрытой спиралью работает следующим образом:

Сначала, после включения, нагревается сам ТЭН;

Она нагревает металлический закрывающий экран;

Он нагревает воду.

Главное достоинство оснащаемых ею электрочайников – низкая цена. По сути, они кардинально не отличаются от первых версии такой кухонной техники, что и обеспечивает удешевление.

Но недостатков у закрытого ТЭНа больше. Во-первых, низкий КПД. Слишком много энергии расходуется на передачу тепла от одного элемента другому – от собственно ТЭНа к металлическому закрывающему диску, а от него уже к воде. Как следствие, чайники намеренно делаются более мощными и более активно потребляющими электроэнергию.

Во-вторых, ТЭН работает шумно. Примерно настолько же шумно, как и открытый. Это уже обусловлено самим принципом работы трубчатого электронагревателя, который издаёт звуки при заметном повышении температуры.

И наконец, закрытый нагревательный элемент требует довольно много места. Оснащаемые ими электрочайники – крупногабаритные и рассчитаны на сравнительно большой объём воды. Так, найти устройство с ёмкостью менее 0.5 литра практически невозможно.

Немного истории

Идея создания такого устройства принадлежит американскому полковнику Кромптону, который впервые продемонстрировал свое изобретение на Чикагской всемирной ярмарке 1893 года. Нагревательный элемент был вмонтирован в подставку чайника, что на порядок увеличивало время и расход электроэнергии, требуемой для нагрева воды

Из-за указанных недостатков, устройство не смогло привлечь к себе внимание широкой публики

Взяв за основу идею Кромптона, англичанин Артур Лардж усовершенствовал модель, установив нагревательный элемент прямо во внутреннюю поверхность прибора, что позволило сократить время нагрева до минимума.

Дисковый нагреватель

Следующий витком в развитии нагревательных систем стал дисковый нагреватель. В такой конструкции нагревательный элемент закреплён на обратной стороне дна и вода греется напрямую, без использования каких-либо спиралей снизу. Именно этот подход является наиболее эффективным и экономит электрическую энергию, потому что нет потерь на нагрев металлического диска, как в чайниках со скрытой спиралью.

При равных мощностях чайник с диском будет нагревать воду быстрее, за счёт большей поверхности нагрева. Использование дискового нагревателя позволило увеличить объём, при тех же размерах, что и у чайника со скрытой спиралью. Это оценят семьи с большим количеством человек. А также в таком чайнике можно вскипятить и небольшой объём воды (250 мл) и для одного, притом в приборах с другой системой — минимальный объём начинается с поллитра (500 мл).

Немного истории

Идея создания такого устройства принадлежит американскому полковнику Кромптону, который впервые продемонстрировал свое изобретение на Чикагской всемирной ярмарке 1893 года. Нагревательный элемент был вмонтирован в подставку чайника, что на порядок увеличивало время и расход электроэнергии, требуемой для нагрева воды

Из-за указанных недостатков, устройство не смогло привлечь к себе внимание широкой публики

Взяв за основу идею Кромптона, англичанин Артур Лардж усовершенствовал модель, установив нагревательный элемент прямо во внутреннюю поверхность прибора, что позволило сократить время нагрева до минимума.

Плюсы и минусы электрического чайника

Устройство, как и все другие, имеет положительные и отрицательные стороны. Для получения желанного результата от использования нужно познакомиться с ними заранее. Электрочайник имеет следующие достоинства:

• быстрота кипячения воды;
• удобный размер;
• большой выбор моделей;
• разнообразие форм;
• простота и безопасность использования;
• присутствие многих дополнительных функций.

Помимо этого электрический чайник с термометром и без него имеет и некоторые недостатки:

• в некоторых случаях недостаточно качество воды;
• опасность ожогов;
• высокий уровень шума;
• дешевые модели быстро теряют внешнюю красоту.

Плюсы и минусы электрического чайника

Устройство, как и все другие, имеет положительные и отрицательные стороны. Для получения желанного результата от использования нужно познакомиться с ними заранее. Электрочайник имеет следующие достоинства:

• быстрота кипячения воды;
• удобный размер;
• большой выбор моделей;
• разнообразие форм;
• простота и безопасность использования;
• присутствие многих дополнительных функций.

Помимо этого электрический чайник с термометром и без него имеет и некоторые недостатки:

• в некоторых случаях недостаточно качество воды;
• опасность ожогов;
• высокий уровень шума;
• дешевые модели быстро теряют внешнюю красоту.

Случай 2: История кособокого электрочайника

Очередной чайник не подвергался калечащим операциям по удалению жизненно-важных датчиков. Но это его не спасло.

Дело было, как обычно, во время моего долгого отсутствия дома.

И на протяжении многих дней, заметьте – МНОГИХ, в моей комнате ощущался легкий запах не то гари, не то горелых контактов… В общем, сомнения у заходивших туда домочадцев присутствовали, но не подтверждались.

И продолжалось это до тех пор, пока тетушка вдруг не обратила внимание, что электрочайник стоявший все это время на подставке, сделался каким-то кособоким. Она подошла к нему поближе и почувствовала пышущий от него жар

Нижняя часть чайника тихонько плавилась и теряла форму

Она подошла к нему поближе и почувствовала пышущий от него жар. Нижняя часть чайника тихонько плавилась и теряла форму.

Что же случилось?

А вот что. Виновных, опять же, не найти, потому что в мое отсутствие у меня дома образуется проходной двор. Есть, конечно, подозрения, но Сержык упорно отрицает свою вину.

Чайник был банально оставлен без воды. Либо с водой, но с открытой крышкой, после чего он выкипел и пришел в состояние «без воды».

Однако, там же есть датчик перегрева, который и сработал.

Но сработал он ненадолго, а ровно до тех пор, пока чайник немного остыл и биметаллическая пластина отщелкнулась обратно.

Чайник опять нагрелся. Датчик сработал. Чайник остыл. Пластина замкнула контакт. Чайник нагрелся. Датчик сработал.

Вы понимаете?

И так несколько дней или даже недель! И все это время конструкция поддерживалась при температуре близкой к 100 градусам.

При каких поломках можно вернуть электрический чайник по гарантии

Качественная бытовая техника дорого стоит, поэтому гарантия на прибор позволяет вернуть деньги в случае поломки агрегата. Но не при любой неисправности чайник получится сдать обратно в магазин. По гарантии примут аппарат, в котором обнаружены существенные недостатки. К ним относятся:

• Неисправности, не подлежащие устранению.
• Постоянные поломки одного и того же узла.
• Поломка, ремонт которой стоит очень дорого.
• Неисправность, которую нельзя быстро устранить.
• Серьезные механические повреждения корпуса.
• Низкое качество прокладки, вызывающее протечки.
• Выход из строя ТЭНа при правильной эксплуатации.

Чтобы вернуть электрический чайник в магазин, нужно обратиться с письменной претензией. В ней указывают причину возврата – поломку, которая связана с дорогим или длительным ремонтом, или другое серьезное повреждение. Администрация магазина предложит обратиться в сервисный центр компании-производителя. По истечении 20-дневного срока поломку должны устранить. Если этого не произошло, покупателю возвращают деньги или предлагают взамен другой электрочайник.

Продавец (магазин) может оплатить проведение экспертизы товара, чтобы определить причину неисправности – вина покупателя или заводской брак. Если дефект электроприбора возник по вине производителя, потребитель вправе требовать возмещение морального ущерба, но уже в суде.

Электрические чайники стали неотъемлемой частью оборудования кухни

Удобные компактные приборы быстро кипятят воду, занимают немного места и привлекают внимание красивым дизайном. Без чайника не обойтись, и чтобы он служил долго, нужно выбирать качественные товары

Какой купить чайник

Предлагаем вам рассмотреть конкретные модели электрических чайников, которые мы рекомендуем купить.

Какой купить электрический чайник из бюджетных моделей

Saturn ST-EK0002

Это простой бюджетный электрочайник, который отлично справиться со своими обязанностями. Что касается характеристик, то данная модель имеет объём в 1,7 литров, мощность 2000 Вт, открытую нагревательную спираль, пластиковый корпус, фильтр и блокировку включения без воды.

Цена данного чайника составляет: 600 рублей.

Какой выбрать электрочайник из среднего сегмента

VITEK VT-1102

Отличный вариант электрочайника средних характеристик. Данный чайник сделан из стекла и пластика, объёмом в 1,7 литра, мощностью 2200 Вт, а также он имеет дисковый нагревательный элемент. Кроме того, в данном чайнике есть функция блокировки включения без воды и функция поддержания температуры воды.

Цена этого электрочайника вирируется от 1500 до 2000 рублей.

Какой купить электрочайник из дорогих моделей

Zelmer CK1004

Самый лучший на сегодняшний день чайник, который сочетает в себе функциональность, качество и приемлемую цену. Что касается характеристик, то данный чайник имеет: мощность 2200 Вт, объём 1,7 литра, металлический корпус и нагревательный элемент в виде закрытой спирали. Кроме того, данный чайник имеет огромное количество полезных функций: блокировку включения без воды, терморегулятор, дисплей и функцию поддержания температуры.

Цена такого электрочайника от 1800 до 2200 рублей.

Устройство электрочайника

Подставка электроприбора

Основополагающий связующий элемент питания электроприбора – это подставка электрочайника. Внутри подставки находятся электрические контакты, тот, что по центру – нужен для заземления, боковые направляют ток в чайник (220В).

@Electrik.info

Нагревательный элемент

Эффективность работы прибора зависит от его элемента нагрева (ТЭН), который расположен внутри чайника на самом дне. Бывает двух типов: изогнутый или закрытый. На границах данного элемента должны быть изолированные выводы, подающие питание в устройство.

@Shop.by

Включение электроприбора

В любом электрическом приборе установлен специальный рычажок, отвечающий за включение/выключение электрочайника. После нажатия на него выключатель подаёт напряжение на ТЭН и приводит в действие механизм нагрева.

Чтобы защитить электрочайник от перегрузок и не допустить замыкания электроприбора, предусмотрено тепловое реле. Местом его расположения чаще всего является ручка чайника. Нередко для удобства реле совмещено с выключателем. Реле фиксирует скачки напряжения, перегревы или замыкания и прекращает подачу питания.

@polar.ru

Индикатор включения/выключения

У многих моделей имеется индикатор, сигнализирующий о состоянии электроприбора. Выглядит как маленькая лампочка, расположенная вблизи клавиши включения. Лампочка загорается и горит, пока электрочайник работает и гаснет сразу после его выключения.

Стальной чайник из нержавейки

В итоге мы приходим к единственно верному и надежному варианту – эл.чайнику из нержавейки.

Самый безопасный чайник должен быть максимально похож на кастрюлю из нержавеющей стали.

Ошибка №5
При этом нельзя, чтобы хоть какой-то его элемент оставался пластиковым.

У него должно быть стальным все – корпус, стенки, дно, и даже верхняя часть с крышкой.

Допускается пластик снаружи, в качестве второй защитной стенки или элемента дизайна, но внутри должна быть цельнотянутая колба.

Ошибка №6
Именно цельная, а не сварная.

У некоторых последних моделей от ксяоми уже идет сварной стык. Хотя раньше было по-другому.

Отсюда появляются жалобы от потребителей.

https://youtube.com/watch?v=BmbLlkcVn80%3F

Виды электрочайников. Их преимущества и недостатки

Электрические чайники подразделяются на несколько видов:

• с открытым нагревательным элементом;
• с закрытым нагревательным элементом;
• термопоты.

В приборах с открытым ТЭНом оный выглядит в виде спирали и находится в корпусе чайника. Нагревательный элемент сделан из нержавеющей стали и покрыт хромированным или «позолоченным» покрытием. Кстати, «позолоченное» покрытие, по словам производителей, якобы позволяет избежать образования накипи в процессе кипячения, однако это не более чем рекламный ход. Корпус таких электрочайников чаще всего пластиковый, подставка для чайника имеет разъем для шнура электропитания.

Преимущество таких приборов заключается в их бюджетной цене.

Недостатки: спираль крайне сложно очистить от накипи, также в таком чайнике невозможно вскипятить малое количество воды, так как спираль обязательно должна полностью находиться в воде.

Открытый нагревательный элемент в чайнике

Чайник с закрытым ТЭНом. Нагревательный элемент имеет форму спирали, однако он спрятан в дне корпуса прибора, под листом из нержавейки. Также к этому виду относят электрочайники с дисковым нагревателем, в которых в качестве ТЭНа выступает диск из нержавейки, к которому подцеплены электроконтакты.

Достоинства: такие приборы служат дольше предыдущих, за ними гораздо проще ухаживать, возможность вращать прибор на подставке так, как удобно пользователю.

Из минусов – такие чайники дороже приборов с открытой спиралью.

Если есть возможность, лучше выбрать тот электрический чайник, у которого дисковый либо закрытый нагреватель.

Закрытый нагревательный элемент в чайнике

или чайник-термос. Это – удачный гибрид чайника и термоса в одном лице. В большинстве своем термопоты – приборы с закрытым нагревательным элементом либо дисковые. Огромное преимущество этого прибора в том, что он не только вскипятит воду, но еще и сохранит ее температуру в течение нескольких часов.

Плюсы: возможность установить заданную температуру воды, всегда в наличие горячая вода, автоматизированная система подачи кипятка не позволит обжечься даже ребенку.

Минусы: мощность термопотов ниже, чем у чайников, поэтому кипятка придется ждать дольше, а вот цена — наоборот, выше.

Термопот — удачное сочетание чайника и термоса

Как убрать накипь в электрическом чайнике?

Способов чистки большое множество, поэтому каждая может выбрать вариант, как очистить электрический чайник от накипи быстро и просто. Рассмотрим подробнее несколько самых популярных эко вариантов:

1. Наполняют чайник водой на 2/3, добавляют несколько ложек лимонной кислоты. Кипятят воду, оставляют на несколько часов. Ополаскивают под проточной водой.
2. Наливают 1 л воды, кипятят, затем добавляют 1,5 ст. уксусной кислоты и еще раз доводят до кипения. Оставляют на 1 ч., все моют.

Помимо этого есть специальные химические препараты, которые можно найти в магазинах бытовой химии

При использовании важно соблюдать инструкцию и меры безопасности. Выделяют следующие названия:

• «Антинакипин»;
• «Средство от накипи»;
• Major Domus.

Как работает электрочайник

Зная устройство электрического чайника легко понять как он работает:

• Вода в чаше нагревается электронагревательным элементом, установленным в нижней части чайника.
• Нагревательный элемент подключается к сети гибким проводом, снабженным с одного конца колодкой разъема питания с контактными гнездами, а с другого — вилкой.
• Когда вода кипит, пар через маленькое отверстие или трубку идет на биметаллическую пластину или диск, которые сделаны таким образом, чтобы при нагревании изгибались и отщелкивали выключатель.
• Почти все электрические чайники оснащены защитным устройством, которое отключает прибор, если вода выкипит или ее вовсе не было залито.
• В конструкции чайников предусматривается возможность визуально снаружи контролировать уровень воды, залитой в чашу.
• Специальный сетчатый фильтр, установленный в носик чайника, защищает от образующейся со временем накипи жесткой воды.

Необходимые инструменты

Перед тем, как отремонтировать электрочайник, необходимо правильно установить возможную причину возникновения поломок и неисправностей, а также подготовить весь необходимый для выполнения работ инструмент. Для проведения ремонта по устранению неисправностей понадобится:

• мультиметр (используется для прозвона и поиска неисправностей непосредственно в электрической цепи);
• нож, изолента;
• пассатижи;
• набор трехгранных отверток.

Стоит учитывать тот факт, что на моделях от разных производителей могут быть использованы разные шурупы. Поэтому в зависимости от типа шурупов, перед тем, как починить чайник, потребуется приобретение и дальнейшее использование плоской либо крестообразной отвертки.

Виды ТЭН

Современные модели электрических чайников состоят из следующих компонентов:

• специальная подставка,
• нагревательный элемент,
• корпус,
• стеклянная колба,
• термостат.

Так как основной частью любого чайника является нагревательный элемент (ТЭН), то по своей конструкции устройства классифицируются по типу нагревательной поверхности.

1. Нагревательная поверхность открытого типа, как правило, представляет собой пластину из нержавеющей стали, которая располагается на дне корпуса и имеет непосредственный контакт с водой. Такой тип ТЭНов характерен для моделей низкого ценового диапазона.
2. Нагревательная поверхность закрытого типа представлена специальной поверхностью, изолированной от контакта с водой. Это позволяет избежать возникновения накипи на стенках и на самом ТЭНе устройства. Устройства с такими нагревательными поверхностями характеризуются более высокой стоимостью.

Устройство электрочайника

Подставка электрического чайника

В своей конструкции подставка имеет три электрических контакта — два подпружиненных в концентрических канавках и один в центре. Центральный контакт (под штырь) — это соединение с заземляющим проводником РЕ. Два других (медные пластинки) — подают напряжение на чайник (220 В).

Нагревательный элемент (ТЭН)

Если снять крышку электрочайника, то на его дне мы увидим нагревательный элемент. Он либо открытый (изогнутый ТЭН), либо закрытый (металлический диск).

На концах нагревательного элемента имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы.

Включение и защита чайника

Для подачи напряжения на нагревательный элемент (включение чайника) в ручке прибора имеется электрический выключатель с размыкающимся и замыкающимся контактами.

Для защиты чайника от перегрузок в сети в нем устанавливается тепловое реле. Оно чаще всего совмещается в выключателем, расположенным в ручке электроприбора. Реле отключает напряжение в случае короткого замыкания, скачков напряжения и нагрева электрических проводов.

Также для защиты электрочайника в нем устанавливается термостат. Он располагается, как правило, рядом с нагревательным элементом. Его задача отключить прибор в случае чрезмерного нагрева ТЭНа — забыли налить воду в чайник или она выкипела. Термостат представляет собой биметаллическую пластину, которая изгибается при сильном нагреве, что приводит к размыканию контактов. Как только пластина остывает, она снова замыкает контакты.

Индикатор включения электрочайника

В большинстве моделей чайников в основании или на клавише включения устанавливают индикатор включенного состояния. Это чаще всего светодиодная лампочка, напряжения на один контакт которой подается через выключатель чайника. Т.е. мы включаем прибор — загорается лампочка, прибор отключен — лампочка не горит.

Это что касается электротехнической составляющей конструкции электрочайника. Теперь поговорим немного о его других элементах.

Корпус электроприбора

Корпус электрического чайника может быть выполнен из пластика, стекла или металла. Более дешевые из пластика, более дорогие модели — из стекла.

Подставка прибора, как правило, выполняется из того же материала, что и сам чайник.

Ремонт индикации включения и подсветки

Для удобства эксплуатации чайники устанавливают индикатор включения. Он может быть выполнен на основе неоновой лампочки или светодиода. А также он может снабжён подсветкой. При этом индикатор может совмещаться с подсветкой.

Электрический чайник с подсветкой Polaris PWK 1767CGL

Индикация позволяет определить хорошо ли установлен чайник на подставку, включён ли в розетку. Кроме того, выполняет некоторую диагностику. Ведь если лампочка горит, а вода не греется, это сигнализирует о плохом контакте или неисправности тена.

Индикатор включения электрочайника

Индикатором включения, может быть, неоновая лампочка или светодиод подключённые к клеммам ТЭНа. Лампочка обычно включена через токоограничивающий резистор около 200 кОм. Неисправности крайне редки и обычно обрыв проводников. Лампочка проверяется заменой, а резистор тестером.

При использовании светодиода используется выпрямитель (диод) и токоограничивающий резистор. Всё вместе образуют так называемый драйвер. Детали проверяются тестером.

Светодиодная подсветка

Для подсветки выбирают светодиоды, так как имеют большую яркость свечения. Неон в этом случае не годится. Как и в случае с индикацией питание осуществляется драйвером. Схема проста и приводится ниже:

Простой светодиодный драйвер

Поломки редки и слабое звено здесь светодиод.
